220kV పవర్ ట్రాన్స్‌మిషన్ పైప్ టవర్

220kV పవర్ ట్రాన్స్‌మిషన్ పైప్ టవర్ యాంగిల్ స్టీల్ మెంబర్‌ల ఓపెన్ లాటిస్‌ను బోలు, టాపర్డ్ పాలిగోనల్ స్టీల్ షాఫ్ట్‌తో భర్తీ చేస్తుంది - సాధారణంగా 12-వైపుల లేదా 16-వైపుల, స్టీల్ ప్లేట్‌ను కోన్‌లోకి వంచి, రేఖాంశ సీమ్‌ను వెల్డింగ్ చేయడం ద్వారా ఏర్పడుతుంది. ఫలితంగా అదే సామర్థ్యం గల లాటిస్ టవర్ కంటే నాటకీయంగా సన్నగా మరియు దృశ్యమానంగా తేలికగా ఉండే నిర్మాణం.

అది ఎందుకు ముఖ్యం? ఎందుకంటే ఏదైనా ట్రాన్స్‌మిషన్ లైన్‌లో భూమి అత్యంత ఖరీదైన భాగం. 220kV పవర్ ట్రాన్స్‌మిషన్ పైపు టవర్‌కు 6-9 మీటర్ల చదరపు బేస్ అవసరం; అదే వోల్టేజ్ ఉన్న పైపు టవర్‌కు షాఫ్ట్ కంటే పెద్ద పునాది అవసరం. కుడి మార్గం ఇరుకైన చోట, భూమి ఖరీదైనది లేదా కమ్యూనిటీలు వారి దృష్టిలో "విద్యుత్ స్తంభాల" పట్ల అభ్యంతరం వ్యక్తం చేస్తాయి - పైప్ టవర్ అనేది ప్రాజెక్ట్‌లను కదిలించే డిజైన్.

ట్రాన్స్మిషన్ పైప్ టవర్ యొక్క నిర్మాణం మరియు మెటీరియల్స్

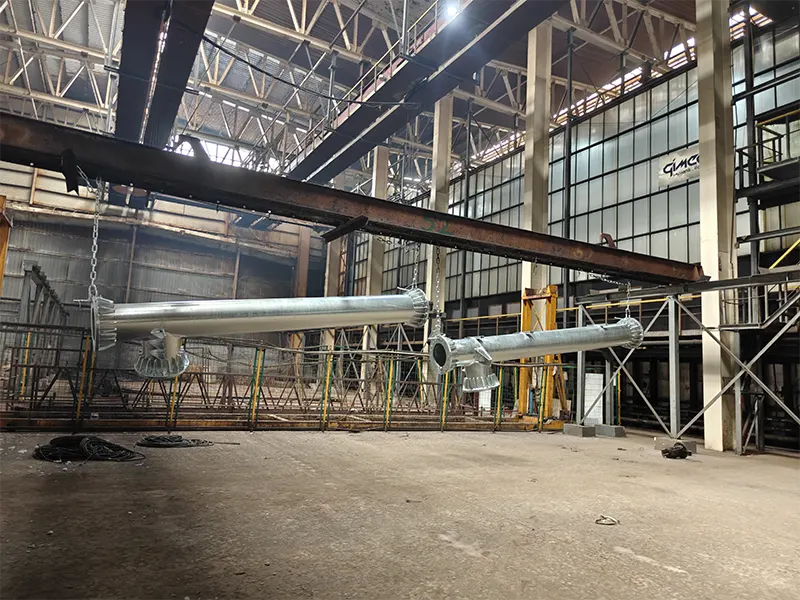

షాఫ్ట్ హాట్-రోల్డ్ స్టీల్ ప్లేట్ (Q345 / Q355) నుండి టేపర్డ్ పాలిగాన్‌లోకి వంగి, సీమ్ వెంట సబ్‌మెర్జ్డ్ ఆర్క్ వెల్డింగ్‌తో వెల్డింగ్ చేయబడింది. విభాగాలు స్లిప్-జాయింట్ స్లీవ్‌లు లేదా ఫ్లాంజ్ కనెక్షన్‌లతో జతచేయబడతాయి మరియు ఎగువన షాఫ్ట్‌పై క్రాస్-ఆర్మ్స్ బోల్ట్ ఉంటాయి.

షాఫ్ట్ ప్లేట్: Q345 / Q355, ఎత్తు మరియు లోడ్ ఆధారంగా 6-30 mm మందం

విభాగం కనెక్షన్: అంతర్గత స్లిప్-జాయింట్ (స్లీవ్) లేదా బోల్టెడ్ ఫ్లాంజ్ రింగులు

క్రాస్-ఆర్మ్స్: లాటిస్ లేదా గొట్టపు, సింగిల్ లేదా డబుల్ సర్క్యూట్ కాన్ఫిగరేషన్‌లు

బేస్: యాంకర్ బోల్ట్‌లపై బోల్ట్ చేసిన బేస్ ప్లేట్ లేదా డైరెక్ట్-ఎంబెడెడ్ షాఫ్ట్

ముగింపు: ISO 1461 ప్రకారం హాట్-డిప్ గాల్వనైజ్డ్, 85 µm కనిష్టంగా

ఎత్తు: 25m - 60m ప్రమాణం; అభ్యర్థనపై అధిక డిజైన్లు అందుబాటులో ఉన్నాయి

పైపు టవర్ యొక్క ముఖ్య ప్రయోజనం దాని టోర్షనల్ దృఢత్వం. ఒక లాటిస్ టవర్ దాని బ్రేసింగ్ నెట్‌వర్క్ ద్వారా మెలితిప్పినట్లు నిరోధిస్తుంది; మూసివున్న బహుభుజి షాఫ్ట్ టోర్షన్‌ను అంతర్లీనంగా నిరోధిస్తుంది - అందుకే పైప్ టవర్లు అసమతుల్య కండక్టర్ లోడింగ్‌ను నిర్వహిస్తాయి మరియు భారీ కోణం చాలా ఆకర్షణీయంగా మారుతుంది.

ముఖ్య లక్షణాలు & ప్రయోజనాలు

భూమి పాదముద్ర 70% వరకు తగ్గింది

220kV పవర్ ట్రాన్స్‌మిషన్ పైప్ టవర్‌కు సమానమైన లాటిస్ టవర్ పునాది ప్రాంతంలో దాదాపు మూడింట ఒక వంతు అవసరం. 50 కి.మీ లైన్‌లో, ఆ వ్యత్యాసం వేలాది చదరపు మీటర్ల పరిహార భూమిని ఆదా చేస్తుంది - తరచుగా ప్రాజెక్ట్ ఆమోదం మరియు డెడ్‌లాక్ మధ్య వ్యత్యాసం.

పరిసరాలకు అనుకూలమైన ప్రొఫైల్

సన్నని షాఫ్ట్ దృశ్యమానంగా "పైలాన్" కంటే "పోల్"గా చదవబడుతుంది. కమ్యూనిటీలు మరియు ప్రణాళికా అధికారులు రోడ్ల వెంబడి, శివారు ప్రాంతాల ద్వారా మరియు నివాస ప్రాంతాలకు సమీపంలో పైపు టవర్లను చాలా సులభంగా అంగీకరిస్తారు. పైప్ టవర్ల కోసం లైన్ స్పెక్ పిలుపునిచ్చినందున మా అనేక పట్టణ ప్రాజెక్టులు ఖచ్చితంగా ఆమోదించబడ్డాయి.

సుపీరియర్ టోర్షనల్ స్ట్రెంత్

క్లోజ్డ్ బహుభుజి విభాగం షాఫ్ట్ ట్విస్టింగ్ లోడ్లకు అధిక నిరోధకతను ఇస్తుంది. ఇది పైపు టవర్‌లను కోణం మరియు టెర్మినల్ స్థానాలకు అనువైనదిగా చేస్తుంది, ఇక్కడ అసమతుల్య కండక్టర్ టెన్షన్ లాటిస్ నిర్మాణాన్ని దెబ్బతీస్తుంది.

వేగవంతమైన అంగస్తంభన, తక్కువ సైట్ పని

తక్కువ మంది సభ్యులు అంటే వేగవంతమైన అసెంబ్లీ: డబుల్-సర్క్యూట్ 220kV పవర్ ట్రాన్స్‌మిషన్ పైప్ టవర్‌ను ఒక చిన్న సిబ్బంది ఒక క్రేన్‌తో 1-2 రోజుల్లో, లాటిస్ టవర్ కోసం 3-5 రోజులలో ఏర్పాటు చేయవచ్చు. తక్కువ సైట్ లేబర్, తక్కువ క్రేనేజ్, తక్కువ వాతావరణ ఎక్స్పోజర్.

క్లీన్, తక్కువ-మెయింటెనెన్స్ డిజైన్

బ్రేసింగ్ నెట్‌వర్క్ లేదు అంటే పక్షులు గూడు కట్టుకోవడానికి స్థలాలు లేవు, క్లైంబింగ్ ప్రమాదాలు తక్కువగా ఉంటాయి మరియు సులభంగా భవిష్యత్తు నిర్వహణ. గాల్వనైజ్డ్ షాఫ్ట్ ఉపరితలం మృదువైనది మరియు స్వీయ-డ్రైనింగ్, నీరు మరియు ధూళిని సమర్థవంతంగా తొలగిస్తుంది.

ఉత్పత్తి లక్షణాలు

సాధారణ అప్లికేషన్లు

220kV పవర్ ట్రాన్స్‌మిషన్ పైప్ టవర్ తయారీదారు మరియు సరఫరాదారుగా, MTtower ఈ టవర్‌లను పెద్దమొత్తంలో ఫ్యాక్టరీ-ప్రత్యక్ష ధరలకు సరఫరా చేస్తుంది:

పాదముద్ర పరిహారం ప్రధాన వ్యయం అయిన వ్యవసాయ భూమి ద్వారా 220kV లైన్లు

పరిమితం చేయబడిన కుడి-మార్గంతో అర్బన్ మరియు సబర్బన్ కారిడార్లు

హైవే మరియు రైల్వే ప్రక్కనే ఉన్న మార్గాలు సౌందర్యానికి ముఖ్యమైనవి

సబ్‌స్టేషన్ ప్రవేశ మరియు నిష్క్రమణ నిర్మాణాలు (టెర్మినల్ పైప్ టవర్లు)

విండ్ ఫామ్ మరియు PV ప్లాంట్ 220kV సేకరణ మరియు ఎగుమతి లైన్లు

ప్రస్తుతం ఉన్న 110kV కారిడార్‌లను కుడి-మార్గాన్ని విస్తరించకుండా 220kVకి అప్‌గ్రేడ్ చేయడం

తరచుగా అడిగే ప్రశ్నలు

ప్ర: లాటిస్ టవర్ కంటే పైప్ టవర్ ఎప్పుడు ఎక్కువ అర్ధవంతంగా ఉంటుంది?

A: భూమి పరిహారం ఖరీదైనది అయినప్పుడు, సరైన మార్గం ఇరుకైనది లేదా సౌందర్యానికి సంబంధించినది - పట్టణ ప్రాంతాలు, వ్యవసాయ భూములు, రహదారులు మరియు సబ్‌స్టేషన్ విధానాలు. భూమి చౌకగా ఉండి, లైన్ ఓపెన్ కంట్రీ గుండా వెళితే, లాటిస్ టవర్ సాధారణంగా మరింత పొదుపుగా ఉంటుంది. మేము మీ మార్గం కోసం రెండు ఎంపికలను ఖర్చు చేయవచ్చు.

ప్ర: 220kV పవర్ ట్రాన్స్‌మిషన్ పైప్ టవర్ ఎలా నిర్మించబడింది?

A: విభాగాలు క్రేన్ ద్వారా ఎత్తివేయబడతాయి మరియు స్లిప్-జాయింట్ లేదా ఫ్లాంజ్ కనెక్షన్‌ల ద్వారా కలుపబడతాయి, మొదట దిగువ విభాగం. క్రాస్ చేతులు నేలపై ముందుగా సమావేశమై ఒక ముక్కగా ఎత్తబడతాయి. రెండు-సర్క్యూట్ పైపు టవర్ సాధారణంగా 30-60 టన్నుల క్రేన్‌తో 1-2 రోజులలో నిర్మించబడుతుంది.

ప్ర: పైప్ టవర్లు కోణం మరియు టెర్మినల్ స్థానాలను నిర్వహించగలవా?

A: అవును — వాటి టోర్షనల్ దృఢత్వం వాటిని కోణం మరియు టెర్మినల్ స్థానాల్లో ప్రత్యేకంగా చేస్తుంది. అనేక ప్రాజెక్టులు కోణాలతో సహా మొత్తం లైన్ కోసం పైపు టవర్లను ఉపయోగిస్తాయి; చాలా భారీ కోణాల కోసం, మేము షాఫ్ట్ గోడ మందాన్ని బలోపేతం చేస్తాము.

ప్ర: జింక్ పూత మందం ఎంత?

A: ISO 1461కి ప్రామాణిక 85 µm కనిష్టంగా ఉంటుంది. తీరప్రాంత లేదా పారిశ్రామిక వాతావరణాల కోసం, మేము 110–120 µmని సిఫార్సు చేస్తున్నాము — అభ్యర్థనపై నిరాడంబరమైన ధర పెరుగుదలతో అందుబాటులో ఉంటుంది.

ప్ర: ప్రధాన సమయం మరియు MOQ ఏమిటి?

A: అనుకూలీకరించిన పైపు టవర్‌ల కోసం MOQ: 1 సెట్. 30 సెట్‌లకు డెలివరీ: డిపాజిట్ చేసిన తర్వాత సుమారు 20 పని దినాలు. చెల్లింపు: 30% T/T డిపాజిట్, రవాణాకు ముందు బ్యాలెన్స్.
