400kV హై వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్
  • 400kV హై వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్400kV హై వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్
  • 400kV హై వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్400kV హై వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్
  • 400kV హై వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్400kV హై వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్

400kV హై వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్

    మాటోంగ్ చైనాలో పవర్ టవర్ల తయారీలో ప్రసిద్ధి చెందింది. దీని 400kV అధిక వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్ సుదూర బల్క్ పవర్ గ్రిడ్‌లకు వెన్నెముక. MTtower IEC/GB ప్రమాణాల ప్రకారం 400kV లాటిస్ యాంగిల్ స్టీల్ టవర్‌లను తయారు చేస్తుంది - సస్పెన్షన్, టెన్షన్, యాంగిల్ మరియు టెర్మినల్ రకాలు. హాట్-డిప్ గాల్వనైజ్డ్, 50+ సంవత్సరాల డిజైన్ జీవితం.

    విచారణ పంపండి

    ఉత్పత్తి వివరణ

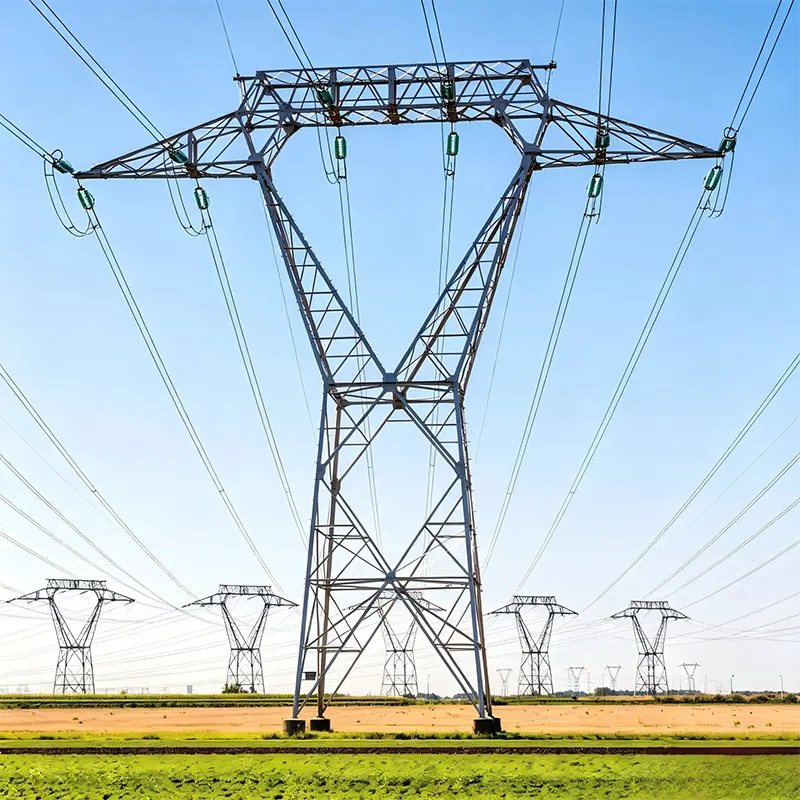

    400kV అధిక వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్ అనేది స్టీల్ లాటిస్ నిర్మాణం, ఇది భూమి పైన సురక్షితమైన ఎత్తులో ఉన్న అధిక-వోల్టేజ్ కండక్టర్‌లు, గ్రౌండ్ వైర్లు మరియు ఇన్సులేటర్‌లకు మద్దతు ఇస్తుంది. "400kV" అనేది అది మోసుకెళ్ళే లైన్ వోల్టేజీని సూచిస్తుంది - అంతర్రాష్ట్ర మరియు అంతర్జాతీయ విద్యుత్ బదిలీకి ఉపయోగించే అత్యధిక వోల్టేజ్ తరగతులలో ఒకటి. ఈ వోల్టేజ్ స్థాయిలో, ఒక లైన్‌లోని ప్రతి టవర్ తప్పనిసరిగా వందల టన్నుల కండక్టర్ బరువును కలిగి ఉండాలి మరియు గాలి మరియు మంచు లోడింగ్ సమయంలో అపారమైన ఒత్తిడిని తట్టుకోవాలి.

    ఉత్పత్తి లక్షణాలు

    పరామితి

    ప్రామాణిక పరిధి

    వోల్టేజ్ క్లాస్

    400kV (అభ్యర్థనపై 345kV / 500kV కూడా)

    టవర్ రకాలు

    సస్పెన్షన్ / టెన్షన్ / యాంగిల్ / టెర్మినల్

    సర్క్యూట్ కాన్ఫిగరేషన్

    సింగిల్ / డబుల్ / మల్టీ-సర్క్యూట్

    టవర్ ఎత్తు

    25 మీ - 80 మీ (నదీ క్రాసింగ్‌లకు ఎక్కువ)

    మెయిన్ లెగ్ స్టీల్

    Q355 / Q420 హై-స్ట్రెంత్ యాంగిల్ స్టీల్

    బ్రేసింగ్ స్టీల్

    Q235B / Q355B కోణ విభాగాలు

    బోల్ట్‌లు

    అధిక శక్తి 8.8 / 10.9 గ్రేడ్, హాట్-డిప్ గాల్వనైజ్ చేయబడింది

    గాల్వనైజింగ్

    ISO 1461కి హాట్-డిప్, 85 µm నిమి (అభ్యర్థనపై 120 µm వరకు)

    డిజైన్ ప్రమాణాలు

    IEC 60652 / IEC 60815 / GB 50545 / BS EN 50341

    డిజైన్ గాలి వేగం

    28 m/s – 45 m/s ప్రతి సైట్ పరిస్థితులకు

    డిజైన్ లైఫ్

    50+ సంవత్సరాలు

    పునాది రకం

    ఎంబెడెడ్ గాల్వనైజ్డ్ స్టబ్ యాంగిల్స్‌తో కూడిన కాంక్రీట్



    ముఖ్య లక్షణాలు మరియు ప్రయోజనాలు

    ఎక్స్‌ట్రీమ్ లోడ్ కోసం రూపొందించబడింది

    మా 400kV టవర్‌లు అత్యంత దారుణమైన కంబైన్డ్ లోడ్ కేసులకు వ్యతిరేకంగా పరిమిత మూలకం సాఫ్ట్‌వేర్‌తో నిర్మాణాత్మకంగా విశ్లేషించబడ్డాయి: మంచుతో నిండిన కండక్టర్‌లపై 40 m/s గాలి, విరిగిన-వైర్ టెన్షన్ అసమతుల్యత మరియు ఉష్ణోగ్రత-ప్రేరిత సాగ్. IEC 60652 / GB 50545 చొప్పున భద్రతా కారకాలు. టవర్ నిలుస్తుందని గణన చెప్పినప్పుడు, అది నిలుస్తుంది.


    అధిక శక్తి ఉక్కు, తక్కువ టన్ను

    సాంప్రదాయ Q235 డిజైన్‌లతో పోలిస్తే కాళ్లలో ఉన్న Q420 అధిక-బలం కలిగిన ఉక్కు టవర్ బరువును 15-25% తగ్గించగలదు. తక్కువ టన్నేజ్ అంటే తక్కువ సరుకు రవాణా ఖర్చు, చిన్న పునాదులు మరియు వేగవంతమైన అంగస్తంభన - 500-టవర్ లైన్‌లో పొదుపు.


    50+ సంవత్సరాల సర్వీస్ కోసం హాట్-డిప్ గాల్వనైజ్ చేయబడింది

    ప్రతి భాగం కనీసం 85 µm జింక్ పొరతో ISO 1461 ప్రకారం హాట్-డిప్ గాల్వనైజ్ చేయబడింది. సాధారణ వాతావరణ పరిసరాలలో, మొదటి నిర్వహణకు 50+ సంవత్సరాల ముందు ఆశించండి. తీరప్రాంత లేదా పారిశ్రామిక తినివేయు మండలాల కోసం, మేము మందమైన పూతలను (120 µm వరకు) లేదా డ్యూప్లెక్స్ పూత వ్యవస్థలను అందిస్తాము.


    మార్చుకోగలిగిన, ఫీల్డ్-నిరూపితమైన కనెక్షన్లు

    లెగ్ సభ్యులు మరియు బ్రేసింగ్ ఖచ్చితత్వంతో-టెంప్లేట్ చేయబడిన బోల్ట్ హోల్స్‌తో తయారు చేయబడ్డాయి, కాబట్టి వివిధ ఉత్పత్తి బ్యాచ్‌ల నుండి ఒకే రకమైన టవర్లు పరస్పరం సమీకరించబడతాయి. ఎరక్షన్ సిబ్బంది మా టవర్లు బాగా తయారు చేయబడిన ఫర్నిచర్ ముక్కలాగా కలిసి వెళతాయని నివేదిస్తారు - సైట్‌లో గ్రౌండింగ్, రీమింగ్, సుత్తి-ఫిట్టింగ్ లేవు.


    పూర్తి డాక్యుమెంటేషన్ ప్యాకేజీ

    ప్రతి 400kV అధిక వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్ సర్టిఫైడ్ ఫ్యాబ్రికేషన్ డ్రాయింగ్‌లు, మెటీరియల్ టెస్ట్ సర్టిఫికేట్‌లు, గాల్వనైజింగ్ మందం నివేదికలు మరియు స్ట్రక్చరల్ లెక్కింపు సారాంశాలతో రవాణా చేయబడుతుంది. మీ కన్సల్టెంట్‌లు మరియు తనిఖీ బృందం సైట్ అంగీకారం కోసం అవసరమైన ప్రతిదాన్ని పొందుతాయి.


    సాధారణ అప్లికేషన్లు

    400kV అధిక వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్ తయారీదారు మరియు సరఫరాదారుగా, MTtower యుటిలిటీస్, EPC కాంట్రాక్టర్‌లు మరియు పునరుత్పాదక డెవలపర్‌ల కోసం టవర్‌లను తయారు చేస్తుంది - దీని కోసం ఫ్యాక్టరీ-ప్రత్యక్ష ధరల వద్ద పెద్దమొత్తంలో సరఫరా చేయబడింది:

    అంతర్రాష్ట్ర మరియు అంతర్-ప్రాంతీయ 400kV బ్యాక్‌బోన్ ట్రాన్స్‌మిషన్ లైన్లు

    పెద్ద థర్మల్, హైడ్రో మరియు న్యూక్లియర్ ప్లాంట్ల నుండి విద్యుత్ తరలింపు

    పవన మరియు సౌర వ్యవసాయ గ్రిడ్ కనెక్షన్ కారిడార్లు (400kV కలెక్టర్ లైన్లు)

    క్రాస్-బోర్డర్ పవర్ ఇంటర్‌కనెక్టర్లు మరియు ఎగుమతి లైన్లు

    వృద్ధాప్య 220kV/330kV కారిడార్‌లను 400kV తరగతికి మార్చడం మరియు మెరుగుపరచడం

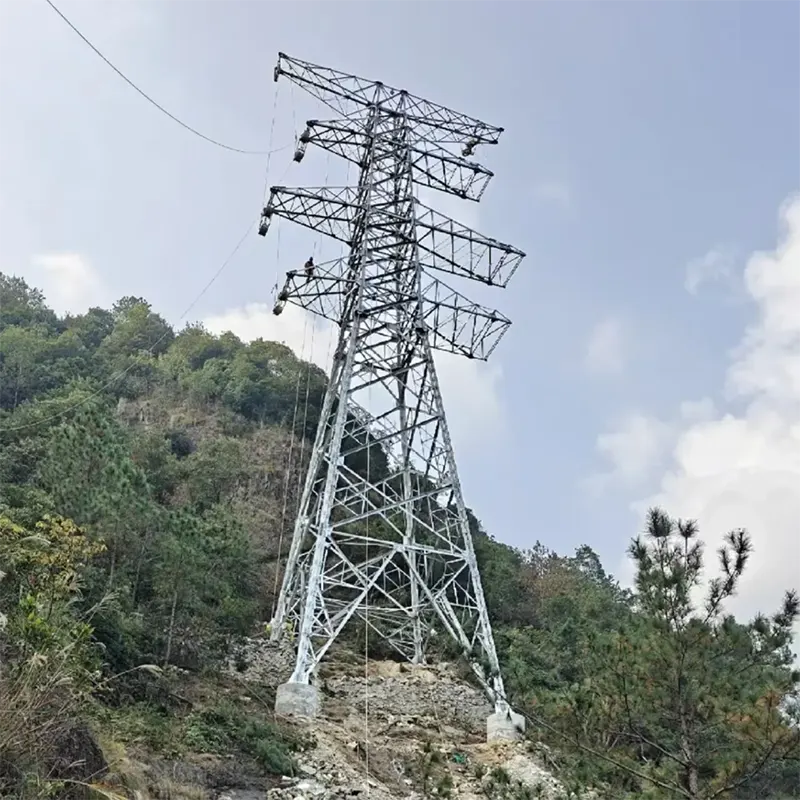

    పొడవైన బరువైన టవర్లు అవసరమయ్యే రివర్ క్రాసింగ్ మరియు పర్వత మార్గాల విభాగాలు


    ఉత్పత్తి ప్రక్రియ

    ప్రతి 400kV అధిక వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్ వివరాల రూపకల్పనతో మొదలవుతుంది: మేము 3D టవర్ సాఫ్ట్‌వేర్‌ను ఉపయోగించి టవర్ అవుట్‌లైన్‌ను సభ్యుల వారీగా ఫ్యాబ్రికేషన్ డ్రాయింగ్‌లుగా మారుస్తాము, కట్టింగ్ జాబితాలు, హోల్ టెంప్లేట్‌లు మరియు వర్క్‌షాప్ మిల్లీమీటర్‌కు అనుసరించే అసెంబ్లీ డ్రాయింగ్‌లను రూపొందిస్తాము.

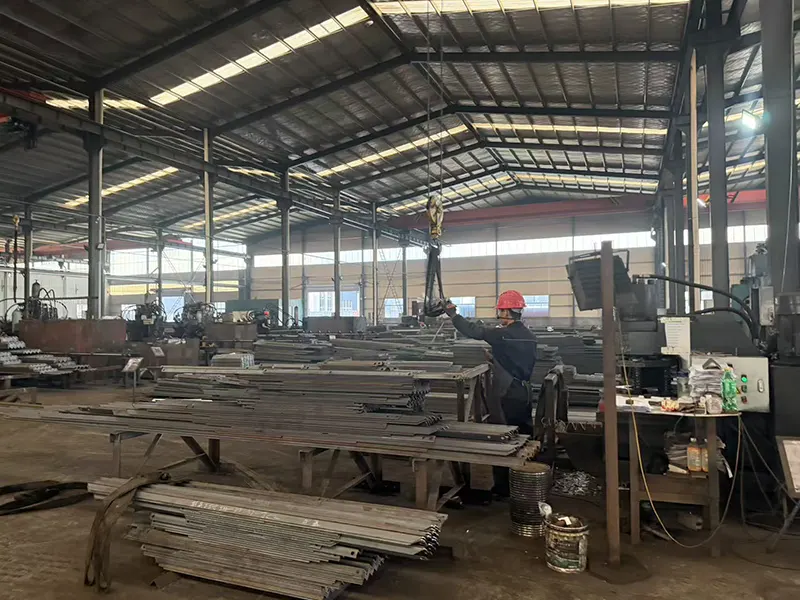

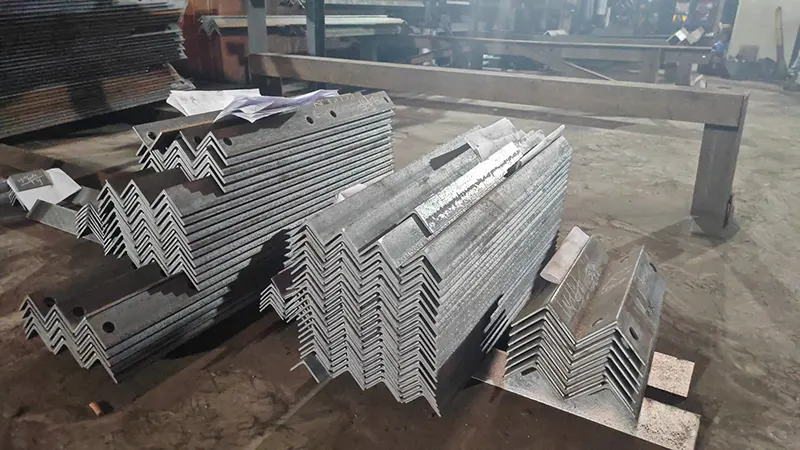

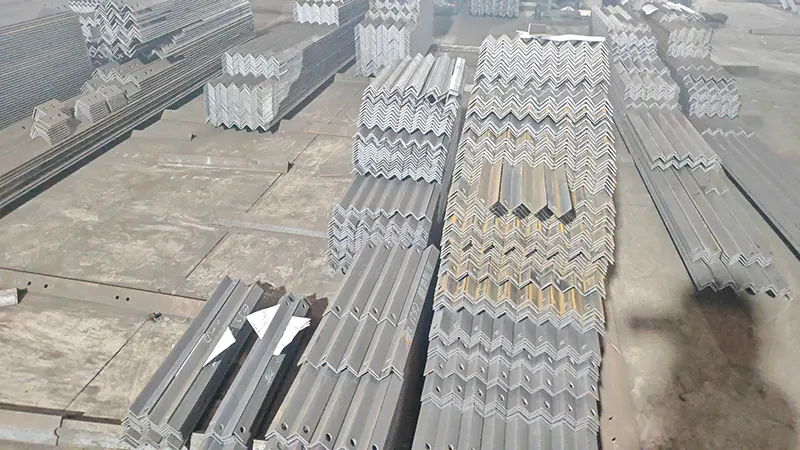

    ఫాబ్రికేషన్: యాంగిల్ స్టీల్ స్ట్రెయిట్ చేయబడింది, CNC పొడవుకు కత్తిరించబడుతుంది మరియు ఖచ్చితమైన టెంప్లేట్‌లతో పంచ్ లేదా డ్రిల్లింగ్ చేయబడుతుంది. ప్రతి సభ్యుడు డ్రాయింగ్‌లకు సరిపోయే ప్రత్యేక ట్యాగ్‌తో గుర్తించబడతారు, కాబట్టి స్టీల్ దాని స్థానం కోసం ఇప్పటికే "లేబుల్" చేయబడిన సైట్‌కు చేరుకుంటుంది.


    గాల్వనైజింగ్ చేయడానికి ముందు, ప్రతి రకంలో కనీసం ఒక టవర్ కోసం పూర్తి ట్రయల్ అసెంబ్లీని నిర్వహిస్తారు. ఇక్కడే మేము హోల్ అలైన్‌మెంట్, మెంబర్ ఫిట్ మరియు మొత్తం జ్యామితిని ధృవీకరిస్తాము - చాలా మంది తయారీదారులు ఒక అడుగు దాటవేస్తారు మరియు మా ఫీల్డ్ ఎరెక్షన్ చాలా మృదువైనది.


    గాల్వనైజింగ్: భాగాలు క్షీణించబడతాయి, హైడ్రోక్లోరిక్ యాసిడ్‌లో పిక్లింగ్ చేయబడతాయి, ఫ్లక్స్ చేయబడతాయి మరియు ~450°C వద్ద కరిగిన జింక్‌లో ముంచబడతాయి. జింక్ పొర మందం ప్రతి బ్యాచ్‌పై మాగ్నెటిక్ గేజ్‌తో ధృవీకరించబడుతుంది. తుది తనిఖీ కొలతలు, జింక్ కవరేజ్ మరియు బోల్ట్ ఫిట్‌లను కవర్ చేస్తుంది.


    మాటోంగ్‌ను ఎందుకు ఎంచుకోవాలి?

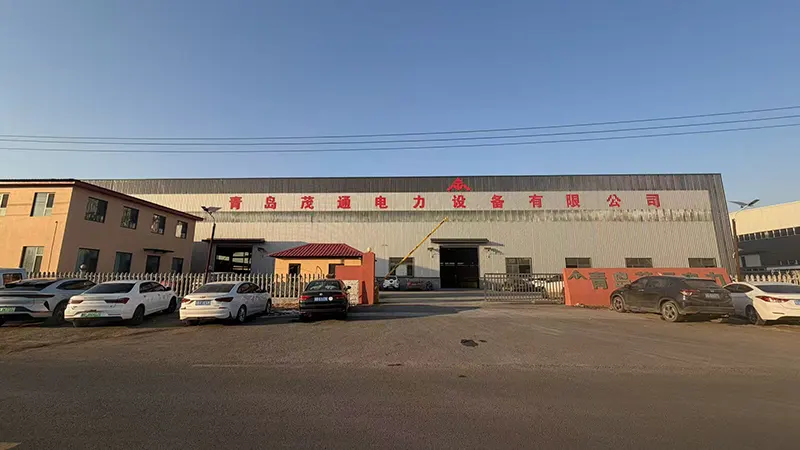

    Qingdao Maotong పవర్ ఎక్విప్‌మెంట్ కో., లిమిటెడ్ 220kV ట్రాన్స్‌మిషన్ లైన్ టవర్ ప్రొడక్షన్ లైసెన్స్ మరియు 500kV స్టీల్ పైప్ టవర్ క్వాలిటీ సర్టిఫికేట్‌తో సహా నేషనల్ ఇండస్ట్రియల్ ప్రొడక్ట్ ప్రొడక్షన్ లైసెన్స్‌ని కలిగి ఉంది. మేము జాబ్-షాప్ తయారీదారులం కాదు — మేము అధిక-వోల్టేజ్ టవర్ ఉత్పత్తులకు లైసెన్స్ పొందిన తయారీదారులం.


    మా నమోదిత 205 మంది ఉద్యోగులలో, 85 మంది సాంకేతిక నిపుణులు, వీరిలో సీనియర్ మరియు ఇంటర్మీడియట్ ఇంజనీర్లు స్ట్రక్చరల్ డిజైన్, డిటైలింగ్ మరియు క్యూసీని నిర్వహిస్తున్నారు. మాకు లైన్ మార్గాన్ని తీసుకురండి మరియు మేము టవర్‌లను సరిపోయేలా ఇంజనీర్ చేస్తాము.

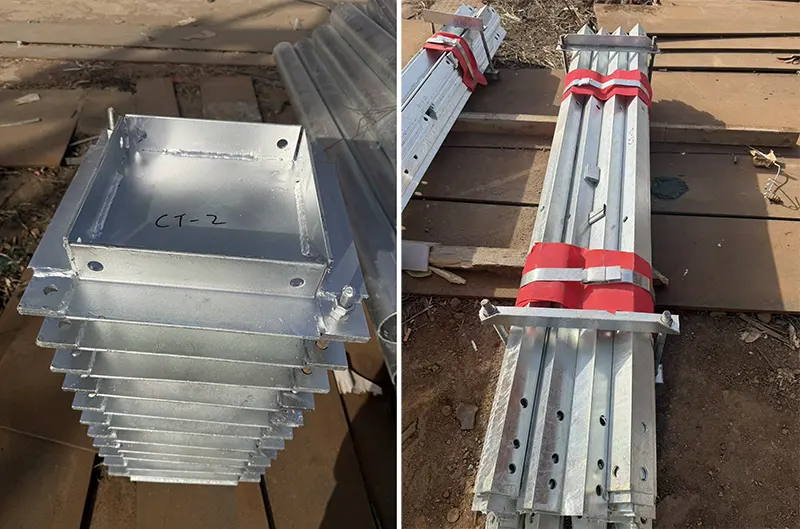

    టవర్ సభ్యులు అసెంబ్లీ సీక్వెన్స్ ద్వారా బండిల్ చేయబడి, ఉక్కు పట్టీలతో బ్యాండ్ చేయబడి, బేరింగ్ పాయింట్ల వద్ద ప్లాస్టిక్ ఫిల్మ్‌తో రక్షించబడ్డారు. చిన్న భాగాలు (బోల్ట్‌లు, దుస్తులను ఉతికే యంత్రాలు, అమరికలు) పెట్టెలో మరియు స్పష్టంగా లేబుల్ చేయబడ్డాయి. సముద్ర సరుకు రవాణా ప్రమాణాలకు ఎగుమతి ప్యాకింగ్, మా వర్క్‌షాప్ నుండి నేరుగా కింగ్‌డావో పోర్ట్‌లోని కంటైనర్‌లు లేదా బ్రేక్‌బల్క్ నౌకలకు లోడ్ చేయబడుతుంది.


    డాక్యుమెంటేషన్: కమర్షియల్ ఇన్‌వాయిస్, ప్యాకింగ్ లిస్ట్, బిల్ ఆఫ్ లాడింగ్, సర్టిఫికేట్ ఆఫ్ ఆరిజిన్, మెటీరియల్ టెస్ట్ సర్టిఫికెట్లు, గాల్వనైజింగ్ రిపోర్ట్‌లు. 400kV హై వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్ ధరలు, బల్క్ ఆర్డర్‌లు లేదా కొటేషన్ కోసం, మా ఎగుమతి విక్రయ బృందాన్ని సంప్రదించండి.



    తరచుగా అడిగే ప్రశ్నలు

    ప్ర: 400kV హై వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్ టవర్‌ను కోట్ చేయడానికి మీకు ఏ సమాచారం అవసరం?

    A: టవర్ రకం (సస్పెన్షన్/టెన్షన్/కోణం), ఎత్తు, లైన్ వోల్టేజ్, కండక్టర్ పరిమాణం మరియు ఉద్రిక్తత, డిజైన్ గాలి మరియు మంచు లోడింగ్ మరియు వర్తించే ప్రమాణం (IEC, GB, లేదా స్థానికం). మీరు టవర్ డ్రాయింగ్‌లను కలిగి ఉంటే, మేము వాటి నుండి నేరుగా కోట్ చేయవచ్చు — మాకు PDF లేదా DWG పంపండి మరియు మేము 48 గంటల్లో ప్రతిస్పందిస్తాము.


    ప్ర: మీరు ఒక రకానికి మాత్రమే కాకుండా పూర్తి లైన్ కోసం టవర్లను అందించగలరా?

    జ: అవును. మేము పూర్తి 400kV లైన్ ప్రాజెక్ట్‌ల కోసం పూర్తి టవర్ షెడ్యూల్‌ను - సస్పెన్షన్, టెన్షన్, యాంగిల్ మరియు టెర్మినల్ టవర్‌లను రూపొందించాము. మేము ఫౌండేషన్ స్టబ్ యాంగిల్స్ మరియు కనెక్షన్ హార్డ్‌వేర్‌ను కూడా సరఫరా చేస్తాము.


    ప్ర: మీ కనీస ఆర్డర్ పరిమాణం ఎంత?

    A: అనుకూలీకరించిన టవర్‌ల కోసం, MOQ అనేది ప్రోటోటైప్ లేదా టెస్టింగ్ ప్రయోజనాల కోసం 1 సెట్. ఉత్పత్తి ధరల కోసం, బ్యాచ్ ఫ్యాబ్రికేషన్ సామర్థ్యం నుండి ప్రయోజనం పొందడానికి కనీసం 10 సెట్‌లను ఆర్డర్ చేయాలని మేము సిఫార్సు చేస్తున్నాము.


    ప్ర: టవర్లు మళ్లీ పని చేయకుండా సైట్‌లో సరిపోతాయని మీరు ఎలా నిర్ధారిస్తారు?

    A: ప్రతి టవర్ రకం గాల్వనైజ్ చేయడానికి ముందు పూర్తి ట్రయల్ అసెంబ్లీకి లోనవుతుంది. బోల్ట్ రంధ్రాలు ఖచ్చితమైన CNC పంచింగ్/డ్రిల్లింగ్‌తో టెంప్లేట్ చేయబడ్డాయి మరియు ప్రతి సభ్యుడు డ్రాయింగ్‌లకు ట్యాగ్ చేయబడతారు. మా రికార్డ్: ఎరక్షన్ సిబ్బంది గ్రౌండింగ్ లేదా రీమింగ్ లేకుండా మా టవర్‌లను సమీకరించారు.


    ప్ర: మీ చెల్లింపు మరియు డెలివరీ నిబంధనలు ఏమిటి?

    A: సాధారణంగా 30% T/T డిపాజిట్, రవాణాకు ముందు T/T లేదా L/C ద్వారా బ్యాలెన్స్. 30 సెట్‌ల కోసం, డిపాజిట్ చేసిన తర్వాత 20 పని దినాల్లోపు డెలివరీ. EXW, FOB, CFR, లేదా CIF Qingdao — మీ ఎంపిక.
