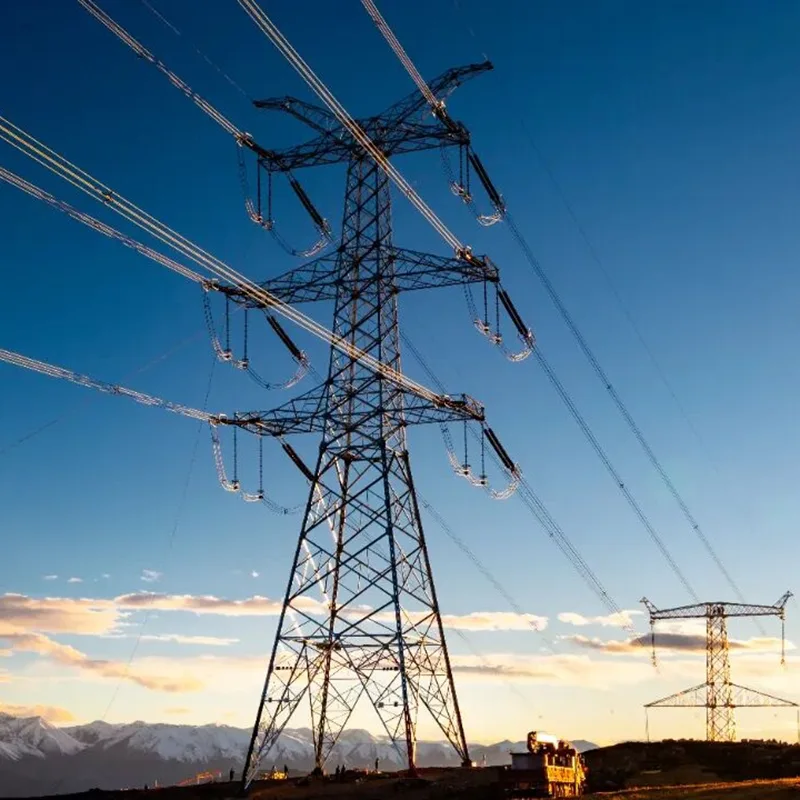

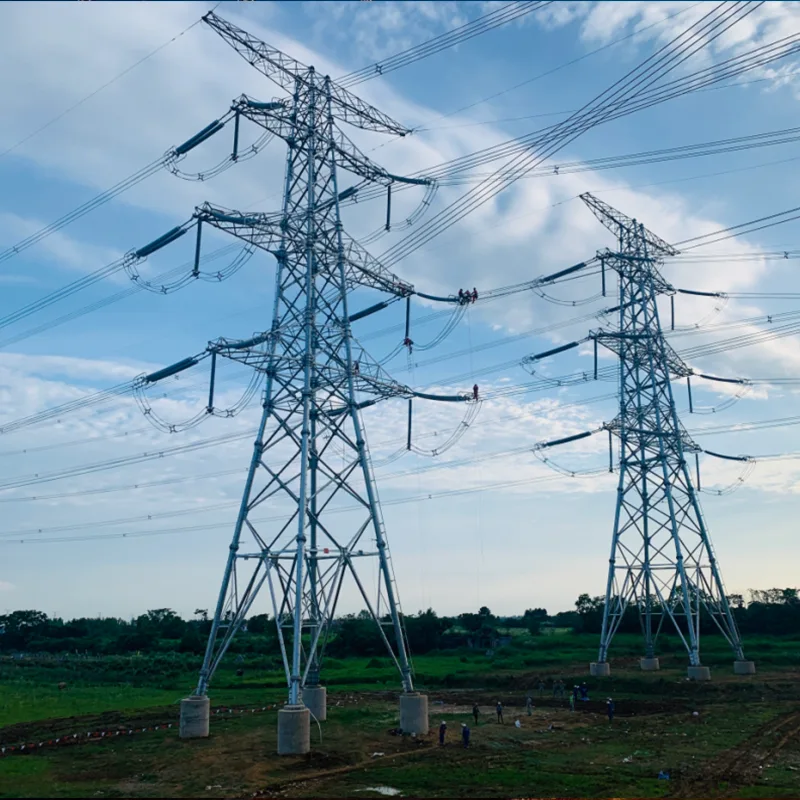

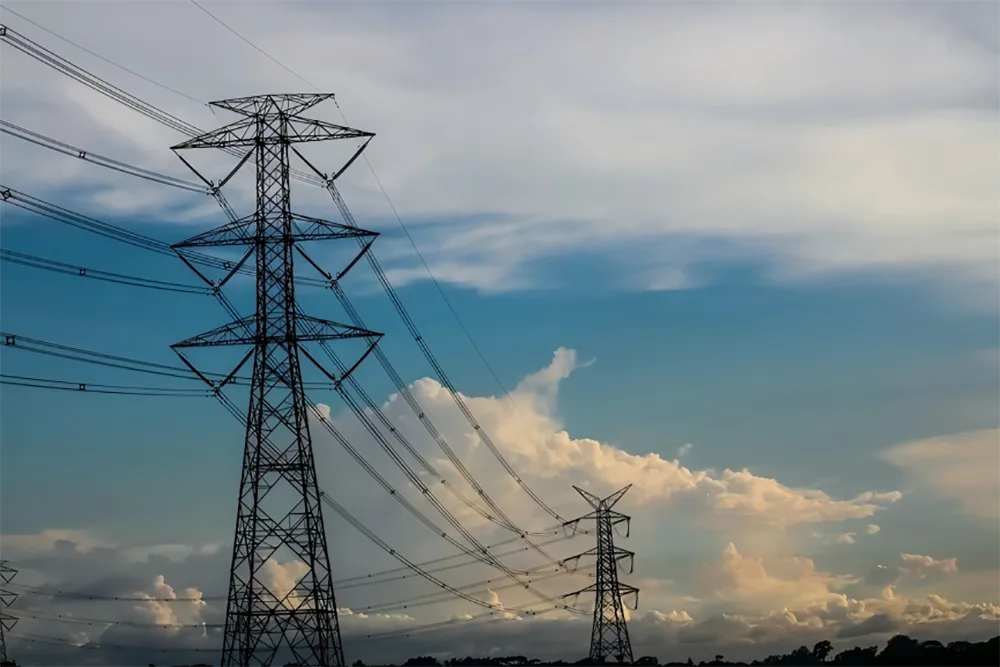

500kV వోల్టేజ్ లాటిస్ స్టీల్ టవర్

అల్ట్రా-హై వోల్టేజ్ (EHV/UHV) గ్రిడ్ ప్రాజెక్ట్‌ల కోసం 500kV వోల్టేజ్ లాటిస్ స్టీల్ టవర్‌ను తయారు చేయడంలో మాటోంగ్ ఫ్యాక్టరీ ప్రత్యేకత కలిగి ఉంది. ప్రీమియం Q420B/Q345B స్టీల్ మరియు హెవీ-డ్యూటీ హాట్-డిప్ గాల్వనైజేషన్‌తో తయారు చేయబడిన మా టవర్‌లు తీవ్రమైన వాతావరణంలో 50 సంవత్సరాల సేవా జీవితానికి హామీ ఇస్తాయి. మేము అంతర్జాతీయ EPC కాంట్రాక్టర్‌ల కోసం వేగవంతమైన మరియు సురక్షితమైన ఆన్‌సైట్ ఎరెక్షన్‌ని నిర్ధారిస్తూ, షిప్పింగ్‌కు ముందు జీరో-ఎర్రర్ CNC ఖచ్చితత్వం మరియు తప్పనిసరి పూర్తి స్థాయి ట్రయల్ అసెంబ్లీలను అందిస్తాము.

విచారణ పంపండి

ఉత్పత్తి వివరణ

అధిక నాణ్యత గల 500kV వోల్టేజ్ లాటిస్ స్టీల్ టవర్‌ను చైనా తయారీదారు మాటోంగ్ అందిస్తున్నారు.

అల్ట్రా-హై వోల్టేజ్ (UHV) మరియు అదనపు-అధిక వోల్టేజ్ (EHV) పవర్ ట్రాన్స్‌మిషన్ విషయానికి వస్తే, స్టీల్ టవర్ యొక్క నిర్మాణ సమగ్రత మొత్తం గ్రిడ్‌కు లైఫ్‌లైన్. 500kV వోల్టేజ్ లాటిస్ స్టీల్ టవర్ ప్రత్యేకంగా సుదూర, అధిక-సామర్థ్యం గల విద్యుత్ ప్రసారం కోసం సవాలుగా ఉన్న భూభాగాల్లో రూపొందించబడింది. Qingdao Maotong పవర్ ఎక్విప్‌మెంట్‌లో, మేము ఈ క్లిష్టమైన మౌలిక సదుపాయాల భాగాలను భారీ లోడ్-బేరింగ్ కెపాసిటీ, విపరీతమైన వాతావరణ నిరోధకత మరియు ఆన్‌సైట్ ఎరక్షన్ సమయంలో సంపూర్ణ ఖచ్చితత్వంపై స్పష్టమైన దృష్టితో తయారు చేస్తాము.

అంతర్జాతీయ సేకరణ బృందాలు మరియు భారీ-స్థాయి టెండర్‌లను నిర్వహించే EPC కాంట్రాక్టర్‌ల కోసం, మీకు ప్రామాణిక ఉక్కు కంటే ఎక్కువ అవసరం. మీకు జాతీయ విద్యుత్ అధికారులు అవసరమైన ఖచ్చితమైన సమ్మతి, జీరో-ఎర్రర్ ట్రయల్ అసెంబ్లీల ఆవశ్యకత మరియు ప్రపంచవ్యాప్తంగా వేల టన్నుల స్టీల్‌ను డ్యామేజ్ కాకుండా డెలివరీ చేసే లాజిస్టిక్‌లను అర్థం చేసుకునే తయారీ భాగస్వామి అవసరం.

కోర్ టెక్నికల్ స్పెసిఫికేషన్స్ మరియు మెటీరియల్ స్టాండర్డ్స్

మాటోంగ్ పవర్ స్థిరత్వానికి హామీ ఇవ్వడానికి చైనాలోని అగ్రశ్రేణి ప్రభుత్వ యాజమాన్యంలోని స్టీల్ మిల్లుల నుండి అన్ని ముడి పదార్థాలను నేరుగా అందిస్తుంది. 500kV వోల్టేజ్ లాటిస్ స్టీల్ టవర్ కోసం, ఇది ప్రామాణిక పంపిణీ స్తంభాల కంటే గణనీయంగా పొడవుగా మరియు బరువైనదిగా ఉంటుంది, అధిక-దిగుబడిని ఇచ్చే ఉక్కు ఎంపిక చర్చలకు వీలుకాదు.

స్పెసిఫికేషన్	సాంకేతిక వివరాలు
వోల్టేజ్ అప్లికేషన్	500kV / 400kV / 330kV (సింగిల్ సర్క్యూట్ లేదా డబుల్ సర్క్యూట్)
టవర్ రకాలు	సస్పెన్షన్ టవర్, టెన్షన్ టవర్, టెర్మినల్ టవర్, ట్రాన్స్‌పోజిషన్ టవర్
ప్రైమరీ స్ట్రక్చరల్ స్టీల్	అధిక శక్తి Q420B లేదా Q345B (ASTM A572 Gr50/Gr60 లేదా S355JRకి సమానం)
సెకండరీ బ్రేసింగ్ స్టీల్	Q235B (ASTM A36 లేదా S235JRకి సమానం)
ఫాస్టెనర్లు & బోల్ట్‌లు	హాట్-డిప్ గాల్వనైజ్డ్ హై-టెన్సైల్ బోల్ట్‌లు (గ్రేడ్ 8.8 మరియు 10.9)
ఫాబ్రికేషన్ స్టాండర్డ్	GB/T 2694, ASCE 10-97, IEC 60826
డిజైన్ సాఫ్ట్‌వేర్ అనుకూలత	PLS-టవర్, MS టవర్, AutoCAD వివరాలు

ఖచ్చితమైన CNC తయారీ ప్రక్రియ

500kV టవర్ వేలకొద్దీ వ్యక్తిగత యాంగిల్ స్టీల్ ముక్కలను కలిగి ఉంటుంది. ఒక బోల్ట్ రంధ్రం కొన్ని మిల్లీమీటర్లు తప్పుగా అమర్చబడితే, అది నిర్మాణ స్థలంలో భారీ జాప్యాలు మరియు భద్రతా ప్రమాదాలకు కారణమవుతుంది. దీన్ని తొలగించడానికి, మా ఉత్పత్తి సదుపాయం పూర్తిగా ఆటోమేటెడ్ CNC పంచింగ్, డ్రిల్లింగ్ మరియు షీరింగ్ లైన్‌లను ఉపయోగిస్తుంది. ఇంజనీరింగ్ షాప్ డ్రాయింగ్‌ల నుండి డేటా నేరుగా CNC మెషీన్‌లలోకి అందించబడుతుంది. ఈ స్వయంచాలక ప్రక్రియ 0.5mm కంటే తక్కువ హోల్ పొజిషన్ టాలరెన్స్‌ని నిర్ధారిస్తుంది. మీ స్థానిక ఎరెక్షన్ సిబ్బంది ఫీల్డ్‌లో టవర్‌ను బోల్ట్ చేయడం ప్రారంభించినప్పుడు, ముక్కలు మొదటిసారిగా సరిగ్గా సరిపోతాయి. అంగస్తంభన మాన్యువల్‌కు నేరుగా అనుగుణంగా ఉండే శాశ్వత, సులభంగా చదవగలిగే పార్ట్ నంబర్‌తో మేము ప్రతి ఒక్క సభ్యునికి స్పష్టంగా స్టాంప్ చేస్తాము.

గరిష్ట జీవితకాలం కోసం అనుకూలీకరించిన హాట్-డిప్ గాల్వనైజింగ్

ట్రాన్స్మిషన్ టవర్లు తరచుగా కఠినమైన వాతావరణాలలో అమర్చబడి ఉంటాయి-అధిక లవణీయతను ఎదుర్కొంటున్న తేమతో కూడిన తీర ప్రాంతాల నుండి తీవ్రమైన ఉష్ణోగ్రత హెచ్చుతగ్గులతో శుష్క ఎడారుల వరకు. మా యాంటీ తుప్పు చికిత్స పూర్తిగా ఇంట్లోనే నిర్వహించబడుతుంది. ప్రతి ప్రాసెస్ చేయబడిన ఉక్కు భాగం మా అధిక-ఉష్ణోగ్రత జింక్ బాత్‌లో మునిగిపోయే ముందు అన్ని మిల్లు స్కేల్ మరియు మలినాలను తొలగించడానికి సమగ్ర యాసిడ్ పిక్లింగ్‌కు లోనవుతుంది.

మేము ISO 1461 మరియు ASTM A123 గాల్వనైజింగ్ ప్రమాణాలకు ఖచ్చితంగా కట్టుబడి ఉంటాము. ప్రామాణిక ఇన్‌ల్యాండ్ ప్రాజెక్ట్‌ల కోసం, మేము కనీస జింక్ పూత మందం 86μmకి హామీ ఇస్తున్నాము. అయినప్పటికీ, అత్యంత తినివేయు వాతావరణంలో ఉన్న ప్రాజెక్ట్‌ల కోసం, మా సాంకేతిక బృందం 100μm నుండి 120μm కంటే ఎక్కువ హెవీ డ్యూటీ పూతను సాధించడానికి డిప్పింగ్ సమయం మరియు ఉష్ణోగ్రతను సర్దుబాటు చేస్తుంది, టవర్ యొక్క నిర్వహణ-రహిత సేవా జీవితాన్ని 40 నుండి 50 సంవత్సరాలకు పైగా సమర్థవంతంగా పొడిగిస్తుంది.

కఠినమైన నాణ్యత నియంత్రణ మరియు పూర్తి స్థాయి ట్రయల్ అసెంబ్లీ

మా వర్క్‌ఫ్లో ప్రతి దశలోనూ నాణ్యత హామీ పొందుపరచబడింది. మేము కత్తిరించిన ఉక్కును మాత్రమే రవాణా చేయము; మేము ధృవీకరించబడిన నిర్మాణాలను రవాణా చేస్తాము. కొత్త 500kV వోల్టేజ్ లాటిస్ స్టీల్ టవర్ డిజైన్ కోసం ఏదైనా భారీ ఉత్పత్తి ప్రారంభించే ముందు, మా నాణ్యత నియంత్రణ విభాగం మా ఫ్యాక్టరీ యార్డ్‌లోనే పూర్తి స్థాయి ప్రోటోటైప్ ట్రయల్ అసెంబ్లీని తప్పనిసరి చేస్తుంది.

నిర్మాణ జ్యామితిని ధృవీకరించడానికి, బోల్ట్ చేయబడిన అన్ని కనెక్షన్‌ల యొక్క ఖచ్చితమైన అమరికను తనిఖీ చేయడానికి మరియు నిర్మాణాత్మక ఒత్తిడి లేదా వైకల్యం లేదని నిర్ధారించడానికి మా సాంకేతిక నిపుణులు పూర్తి టవర్‌ను భౌతికంగా నిర్మించారు. మేము ఈ మొత్తం ప్రక్రియను వివరణాత్మక ఛాయాచిత్రాలు మరియు తనిఖీ నివేదికలతో డాక్యుమెంట్ చేస్తాము, వీటిని ఆమోదం కోసం మీ నిర్వహణ మరియు సాంకేతిక బృందాలకు సమర్పించాము. మెకానికల్ టెస్టింగ్, జింక్ మందం కొలతలు మరియు ట్రయల్ ఎరెక్షన్‌ను వ్యక్తిగతంగా చూసేందుకు మీ నియమించబడిన థర్డ్-పార్టీ ఇన్‌స్పెక్షన్ (TPI) ఏజెన్సీలను కూడా మేము స్వాగతిస్తున్నాము.

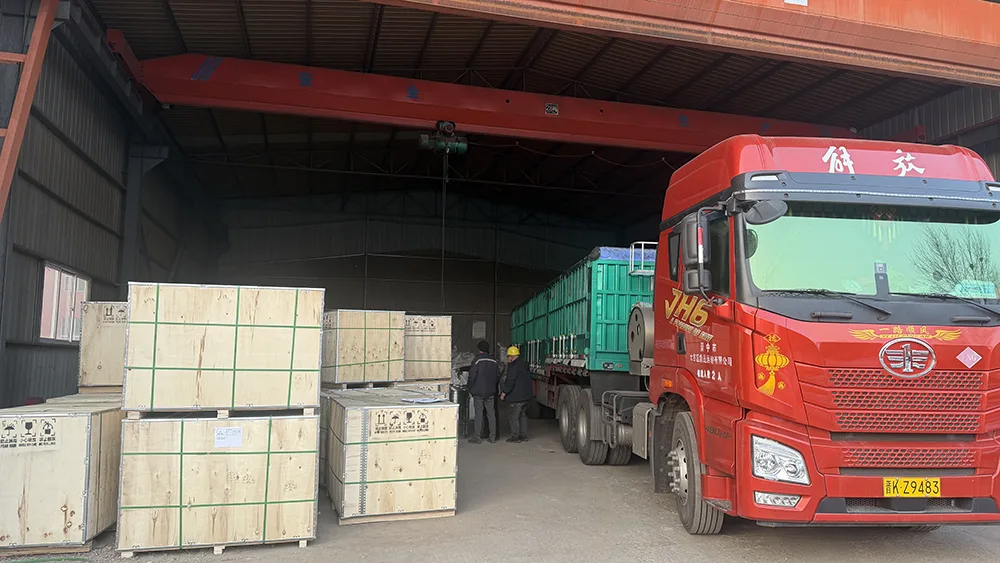

ఆప్టిమైజ్ చేసిన ప్యాకేజింగ్ మరియు కంటైనర్ లాజిస్టిక్స్

సముద్రపు సరుకు రవాణా మరియు లాజిస్టిక్స్ మీ సేకరణ బడ్జెట్‌లో గణనీయమైన భాగాన్ని కలిగి ఉన్నాయని మాకు తెలుసు. భారీ భారీ ఉక్కును నిర్వహించడానికి నైపుణ్యం అవసరం. మేము పూర్తి చేసిన టవర్ సభ్యులను లాజికల్, నిర్వహించదగిన బండిల్స్‌గా భారీ-డ్యూటీ స్టీల్ వైర్ మరియు రీన్‌ఫోర్స్డ్ స్ట్రాపింగ్‌తో భద్రపరుస్తాము. మీ ప్రాజెక్ట్ సైట్‌లో వేగంగా అన్‌లోడ్ చేయడానికి మరియు క్రమబద్ధీకరించడానికి వీలుగా బండిల్‌లు టవర్ రకం మరియు సభ్యుల పొడవు ఆధారంగా క్రమబద్ధీకరించబడతాయి.

మా లోడింగ్ బృందాలు 40HQ మరియు 20GP కంటైనర్‌లలో పేలోడ్‌ను గరిష్టీకరించడంలో నిపుణులు. పొడవైన సముద్ర రవాణా లేదా రైలు రవాణా సమయంలో ఉక్కు కట్టలు మారకుండా ఉండేలా, గాల్వనైజ్డ్ ఉపరితలాన్ని ఘర్షణ దెబ్బతినకుండా కాపాడేందుకు మేము ప్రత్యేకమైన చెక్క డనేజ్ మరియు లోడింగ్ పద్ధతులను ఉపయోగిస్తాము. మీ కార్గో మిడిల్ ఈస్ట్, సౌత్ అమెరికాలోని రిమోట్ సైట్‌కి వెళ్లినా లేదా సంక్లిష్టమైన లోతట్టు రైలు మార్గాలను నావిగేట్ చేసినా, మా ప్యాకేజింగ్ ప్రయాణాన్ని చెక్కుచెదరకుండా తట్టుకునేలా రూపొందించబడింది.
