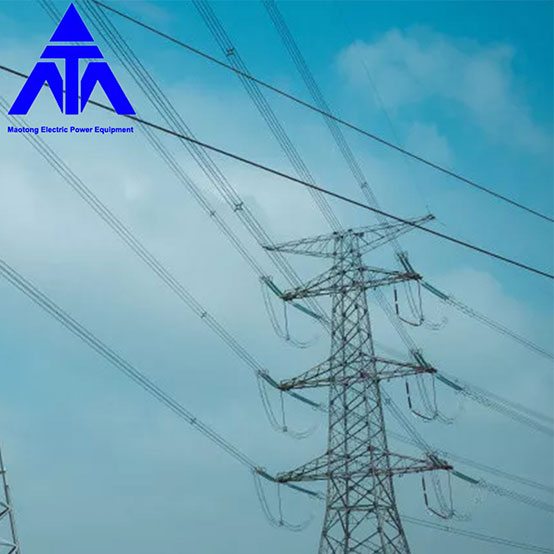

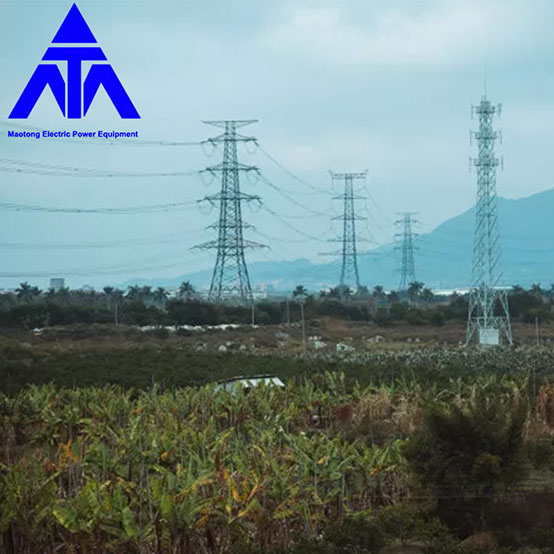

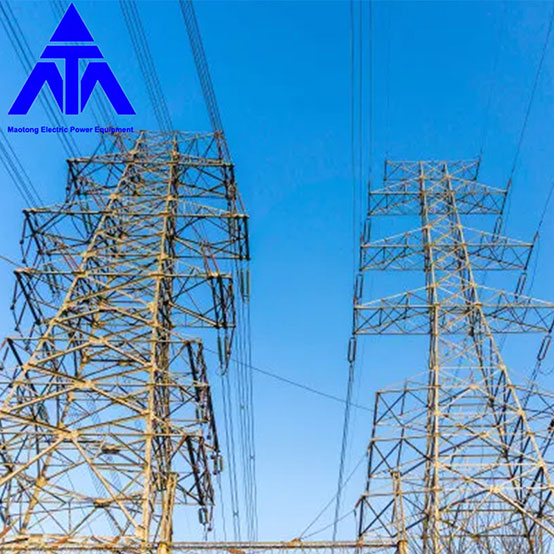

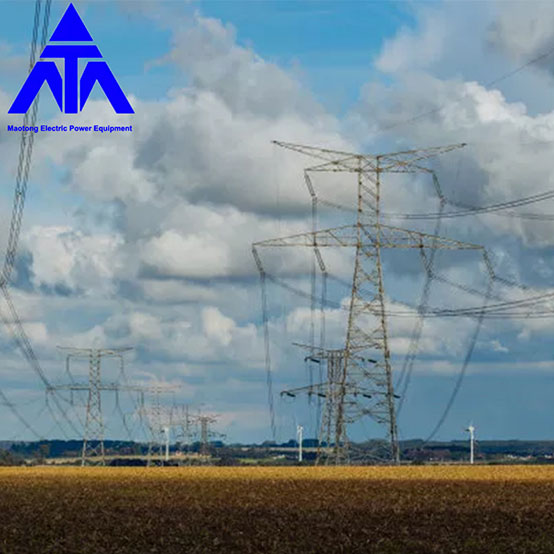

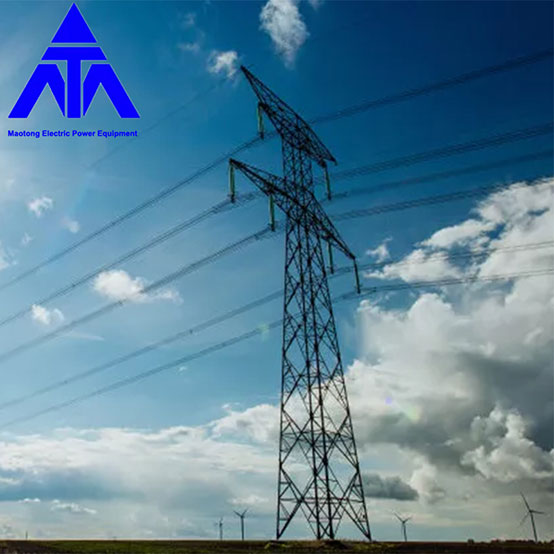

66kv 120kv 220kv హాట్ గాల్వనైజ్డ్ ఎలక్ట్రిక్ పవర్ టవర్

పవర్ టవర్ పరిచయం:

పవర్ టవర్ 25-40 మీటర్ల ఎత్తుతో ట్రాపెజోయిడల్ లేదా త్రిభుజాకార టవర్ నిర్మాణం. ఇది స్టీల్ ఫ్రేమ్ నిర్మాణం. పవర్ టవర్లు ఎక్కువగా పవర్ ప్లాంట్లు మరియు ఫీల్డ్‌లోని డిస్ట్రిబ్యూషన్ స్టేషన్ల దగ్గర నిర్మించబడ్డాయి. అవి విద్యుత్ రంగంలో ముఖ్యమైన సౌకర్యాలు, విద్యుత్ లైన్లను ఓవర్‌హెడ్ చేయగలవు మరియు రక్షణ మరియు మద్దతు పాత్రను పోషిస్తాయి. పవర్ టవర్ రూపకల్పన, తయారీ, సంస్థాపన, నిర్వహణ మరియు నాణ్యత తనిఖీ ఆధునిక విద్యుత్ వ్యవస్థ యొక్క ఆపరేషన్ మరియు అభివృద్ధికి ముఖ్యమైన హామీలు.

టవర్ వర్గీకరణ:

1. హై-వోల్టేజ్ లైన్ టవర్ టాంజెంట్ టవర్ మరియు టెన్షన్ టవర్‌గా విభజించబడింది. కార్నర్ టవర్ అనేది ఒక రకమైన టెన్షన్ టవర్, మరియు క్యాట్‌హెడ్ టవర్ అనేది ఒక రకమైన టాంజెంట్ టవర్.

2. టాంజెంట్ టవర్ లాగా, ఇన్సులేటర్ నిలువుగా వేలాడే క్యాట్‌హెడ్ టవర్, టెన్షన్ టవర్ మరియు ఇన్సులేటర్ క్షితిజ సమాంతరంగా ఉంటుంది, ఇది లూప్ టవర్ పడిపోవడం, లైన్ టర్నింగ్ మొదలైన వాటిని నిరోధించడానికి ఉపయోగించబడుతుంది.

3. వోల్టేజ్ ఇన్సులేటర్ల సంఖ్యపై ఆధారపడి ఉంటుంది, 1-2 ముక్కలు: 10KV, 3-5 ముక్కలు, 35KV, 110KV యొక్క 7 ముక్కలు, 220KV యొక్క 14-16 ముక్కలు, 500KV యొక్క 28 ముక్కలు. మీరు ఎక్కువ చూస్తే, మీరు వాటిని లెక్కించాల్సిన అవసరం లేదు. మీరు పొడవును సుమారుగా చూడవచ్చు.
ఇది విభజించబడింది:

4. ఐదు రకాల వైన్ కప్పు, పిల్లి తల, టాప్ రకం, పొడి రకం మరియు బారెల్ రకం

5. దీనిని టెన్షన్ టవర్, టాంజెంట్ టవర్, యాంగిల్ టవర్, ట్రాన్స్‌పోజిషన్ టవర్ (కండక్టర్ ఫేజ్ పొజిషన్ టవర్ స్థానంలో), టెర్మినల్ టవర్ మరియు క్రాసింగ్ టవర్‌గా విభజించవచ్చు.

66kv 120kv 220kv హాట్ గాల్వనైజ్డ్ ఎలక్ట్రిక్ పవర్ టవర్ అవసరాలు:

టవర్ యొక్క పరిమాణం మరియు పరిధి తప్పనిసరిగా సర్క్యూట్ అవసరాలకు అనుగుణంగా ఉండాలి: కండక్టర్ మరియు భూమి, భవనాలు, చెట్లు, రైల్వేలు, హైవేలు, నదులు మరియు ఇతర ఓవర్ హెడ్ లైన్ల మధ్య, కండక్టర్ మరియు కండక్టర్ మధ్య, అవసరమైన చిన్న భద్రతా దూరాన్ని ఉంచాలి. కండక్టర్ మరియు మెరుపు కండక్టర్. కండక్టర్‌కు మెరుపు కండక్టర్ యొక్క రక్షిత కోణం మరియు డబుల్ మెరుపు కండక్టర్లను ఉపయోగిస్తున్నప్పుడు రెండు మెరుపు కండక్టర్ల మధ్య సమాంతర చిన్న దూరం సంబంధిత నిబంధనలకు అనుగుణంగా ఉండాలి.

లోడ్:

ట్రాన్స్‌మిషన్ లైన్ టవర్ ప్రధానంగా గాలి భారం, మంచు భారం, లైన్ టెన్షన్, డెడ్ లోడ్, ఇన్‌స్టాలేషన్ లేదా నిర్వహణ సమయంలో సిబ్బంది మరియు సాధనాల బరువు, అలాగే విరిగిన లైన్ మరియు భూకంప చర్య యొక్క భారాన్ని కలిగి ఉంటుంది. వివిధ వాతావరణ పరిస్థితులలో ఈ లోడ్ల యొక్క సహేతుకమైన కలయిక రూపకల్పనలో పరిగణించబడుతుంది. డెడ్ లోడ్‌లో టవర్ యొక్క బరువు, లైన్, ఫిట్టింగ్‌లు, ఇన్సులేటర్, రేఖ యొక్క కోణ ఫలిత బలం మరియు రేఖ వెంట అసమతుల్య ఉద్రిక్తత ఉంటాయి. విరిగిన తీగల సంఖ్య (సాధారణంగా కండక్టర్లు మరియు మెరుపు కండక్టర్ల ఏకకాల బ్రేకింగ్ మినహా), బ్రేకింగ్ టెన్షన్ పరిమాణం మరియు బ్రేకింగ్ సమయంలో వాతావరణ పరిస్థితుల పరంగా వేర్వేరు దేశాలు బ్రేకింగ్ లోడ్‌పై వేర్వేరు నిబంధనలను కలిగి ఉంటాయి.

టవర్ సాధారణంగా స్థిర విశ్లేషణకు సరళీకృతం చేయబడింది. గాలి, విరిగిన రేఖ మరియు భూకంపం వంటి డైనమిక్ లోడ్‌ల కోసం, స్థిరమైన విశ్లేషణ ఆధారంగా గాలి కంపన గుణకం, విరిగిన రేఖ ప్రభావ గుణకం మరియు భూకంప శక్తి ప్రతిస్పందన గుణకం వరుసగా గుణించడం ద్వారా డైనమిక్ చర్య సాధారణంగా పరిగణించబడుతుంది.
