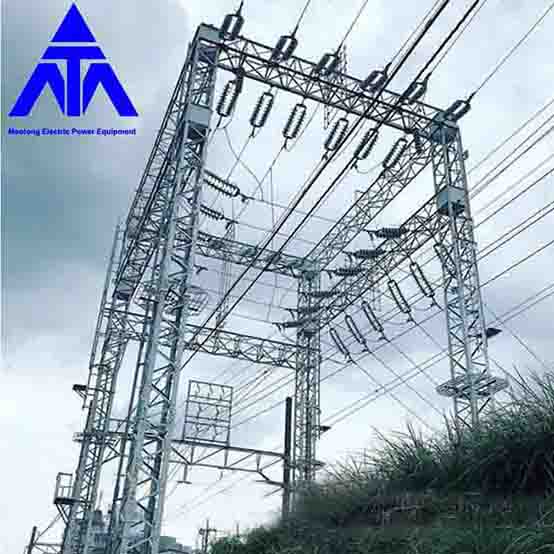

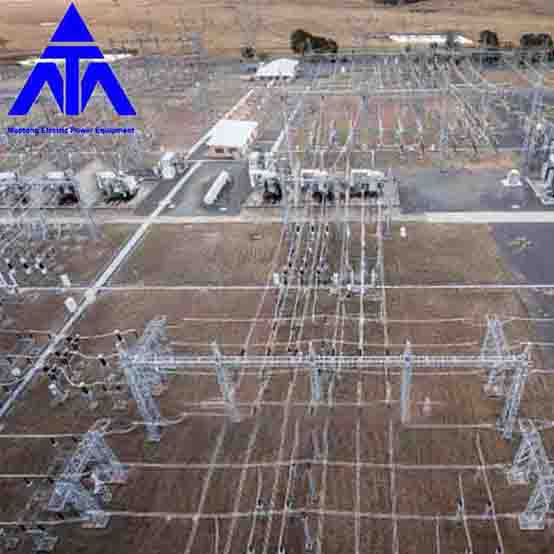

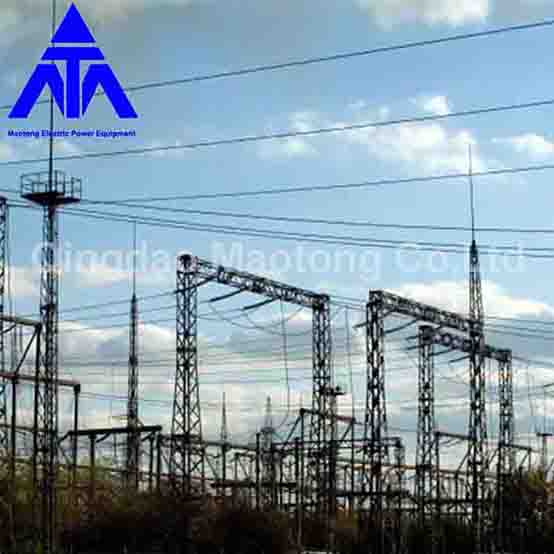

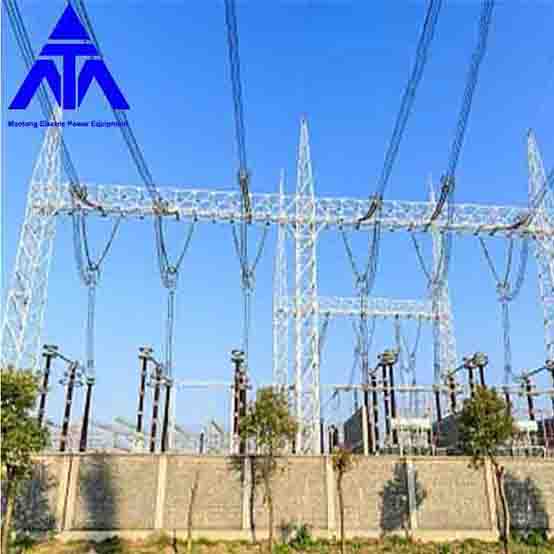

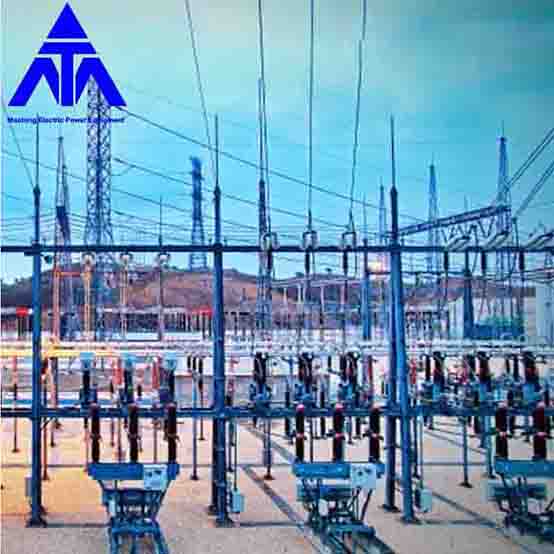

ఎలక్ట్రికల్ సబ్‌స్టేషన్ కోసం గాల్వనైజ్డ్ 400KV స్టీల్ స్ట్రక్చర్

మావో టోంగ్ అనేది ఎలక్ట్రికల్ సబ్‌స్టేషన్ తయారీదారులు, సరఫరాదారులు మరియు ఎగుమతిదారుల కోసం చైనా గాల్వనైజ్డ్ 400KV స్టీల్ నిర్మాణం. Qingdao Maotong

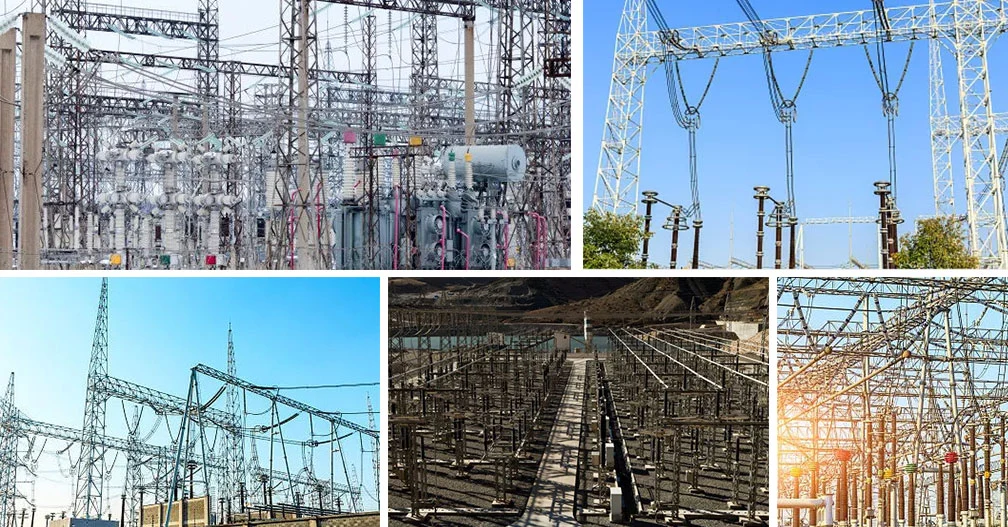

సబ్ స్టేషన్ ఆర్కిటెక్చర్ అనేది సబ్ స్టేషన్

సబ్స్టేషన్ మరియు ఇతర బహిరంగ వైర్, సాధారణ పేరు యొక్క ప్రధాన మద్దతు నిర్మాణం యొక్క పరికరాలు. ఇది వోల్టేజ్ స్థాయి, స్థాయి, పరికరాల లేఅవుట్, నిర్మాణం మరియు ఆపరేషన్ పరిస్థితులు మరియు స్థానిక వాతావరణ పరిస్థితుల ప్రకారం నిర్ణయించబడుతుంది. విద్యుత్ స్వభావం ప్రకారం, వివిధ వోల్టేజ్ స్థాయిలు వైర్లు, వైర్లు భూమికి మరియు వైర్లకు నిర్మాణాల మధ్య కొంత దూరం అవసరం. అందువల్ల, సబ్‌స్టేషన్ నిర్మాణం అధిక నిలువు వరుసలు మరియు చిన్న విభాగాల ద్వారా వర్గీకరించబడుతుంది, ఇది పెద్ద వశ్యత యొక్క నిర్మాణానికి చెందినది. సాంకేతిక లేఅవుట్ యొక్క రకం వర్గీకరణ పరంగా, మధ్యస్థ లేఅవుట్, సగం ఎత్తు లేఅవుట్ మరియు అధిక లేఅవుట్ ఉన్నాయి. సెమీ-హై లేఅవుట్ మరియు అధిక లేఅవుట్ ప్రధానంగా అధిక వోల్టేజ్ స్థాయి ఉన్న సబ్‌స్టేషన్‌లో ఉపయోగించబడతాయి.

ప్రస్తుతం, విద్యుదీకరించబడిన రైల్వే ట్రాక్షన్ సబ్‌స్టేషన్‌లు మీడియం-సైజ్ లేఅవుట్‌గా ఉన్నాయి. దాని ప్రయోజన వర్గీకరణ పరంగా, నిర్మాణం వైర్ ఫ్రేమ్, బస్ ఫ్రేమ్, సెంట్రల్ డోర్ ఫ్రేమ్, కార్నర్ ఫ్రేమ్, ట్రాన్స్‌ఫార్మర్ కాంబినేషన్ ఫ్రేమ్, సింగిల్ రాడ్ ఎక్విప్‌మెంట్ బ్రాకెట్, మొదలైనవిగా విభజించబడింది. ఆర్కిటెక్చర్ యొక్క ప్రదర్శన వర్గీకరణ పరంగా, సాధారణంగా ఉపయోగించే రూపాలు ఆర్కిటెక్చర్‌లో AH టైప్ ఇన్/అవుట్ ఆర్కిటెక్చర్, AP రకం మెరుపు రాడ్ సపోర్ట్ ఇన్/అవుట్ ఆర్కిటెక్చర్, AP టైప్ ఆర్కిటెక్చర్, A? టైప్ ఆర్కిటెక్చర్, పి-టైప్ ఆర్కిటెక్చర్, కార్నర్ ఆర్కిటెక్చర్, లార్జ్ షేప్ ఆర్కిటెక్చర్, ఆర్కిటెక్చర్ లోపలికి మరియు వెలుపలికి లాగడం. ఆర్కిటెక్చర్‌పై ఒత్తిడి పరంగా, మూడు రకాల ఆర్కిటెక్చర్ ఉన్నాయి: ఇంటర్మీడియట్ ఆర్కిటెక్చర్, టెర్మినల్ ఆర్కిటెక్చర్ మరియు డ్రా-వైర్ ఆర్కిటెక్చర్.

ఆర్కిటెక్చర్ యొక్క లేఅవుట్ రూపం మరియు ఆకృతి సబ్‌స్టేషన్ యొక్క వోల్టేజ్ స్థాయి, వైర్ మరియు పరికరాల లేఅవుట్ ద్వారా నిర్ణయించబడతాయి. ఆర్కిటెక్చర్‌లో ఉపయోగించే పదార్థం వాస్తుశిల్పం భరించే భారానికి సంబంధించినది. సబ్‌స్టేషన్ యొక్క వోల్టేజ్ స్థాయి ఎక్కువగా ఉంటుంది, ఆర్కిటెక్చర్ భరించే భారం పెద్దది మరియు వోల్టేజ్ స్థాయి తక్కువగా ఉంటుంది మరియు ఆర్కిటెక్చర్ భరించే లోడ్ చిన్నది. వివిధ పదార్థాల నిర్మాణం దాని సంబంధిత ప్రయోజనాలు మరియు అప్రయోజనాలు మరియు అప్లికేషన్ యొక్క పరిధిని కలిగి ఉంది.

సబ్ స్టేషన్ కోసం మెరుపు రక్షణ పరికరాలు

సబ్‌స్టేషన్‌లో మెరుపు రక్షణ పరికరాలు, ప్రధానంగా మెరుపు రాడ్‌లు మరియు అరెస్టర్‌లు కూడా ఉన్నాయి. మెరుపు కడ్డీలు నేరుగా మెరుపు ద్వారా సబ్‌స్టేషన్‌ను తాకకుండా నిరోధించడానికి రూపొందించబడ్డాయి, అది మెరుపును దానిలోకి విడుదల చేస్తుంది మరియు మెరుపు ప్రవాహాన్ని భూమికి తీసుకువస్తుంది. సబ్‌స్టేషన్‌కు సమీపంలో ఉన్న లైన్‌పై ఉరుము పడినప్పుడు, థండర్ వేవ్ వైర్‌తో పాటు సబ్‌స్టేషన్‌లోకి ప్రవేశించి ఓవర్‌వోల్టేజీని ఉత్పత్తి చేస్తుంది. అదనంగా, సర్క్యూట్ బ్రేకర్ ఆపరేషన్ కూడా ఓవర్వోల్టేజీకి కారణమవుతుంది. ఓవర్‌వోల్టేజ్ నిర్దిష్ట పరిమితిని మించిపోయినప్పుడు వోల్టేజ్‌ను తగ్గించడానికి స్వయంచాలకంగా భూమికి విడుదల చేయడం అరెస్టర్ యొక్క పని. ఉత్సర్గ తర్వాత, సిస్టమ్ యొక్క సాధారణ ఆపరేషన్ను నిర్ధారించడానికి పరికరాలు స్వయంచాలకంగా ఆర్క్ను చల్లారు. ప్రస్తుతం, ఎక్కువగా ఉపయోగించేది జింక్ ఆక్సైడ్ అరెస్టర్.
