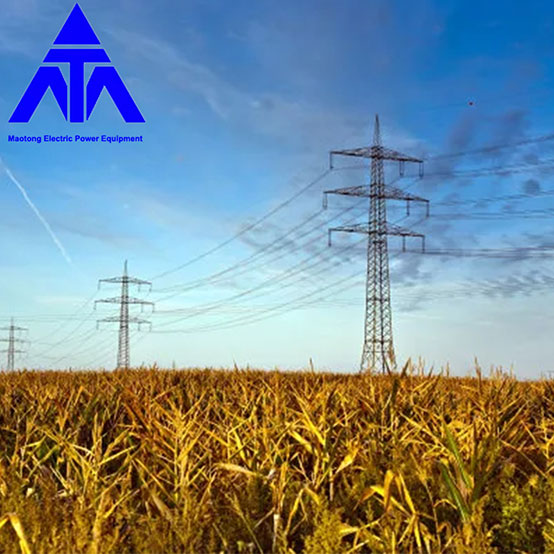

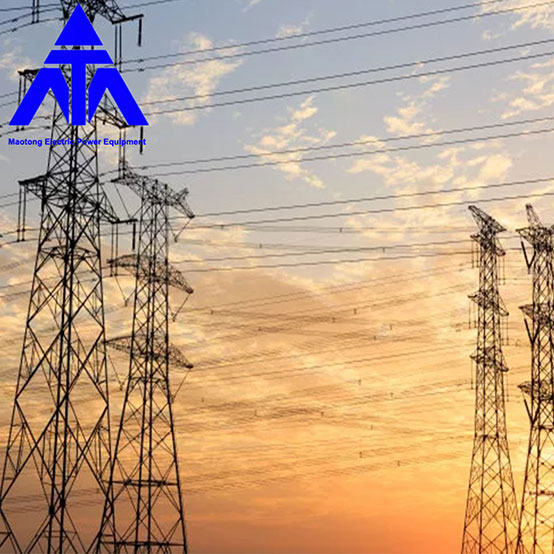

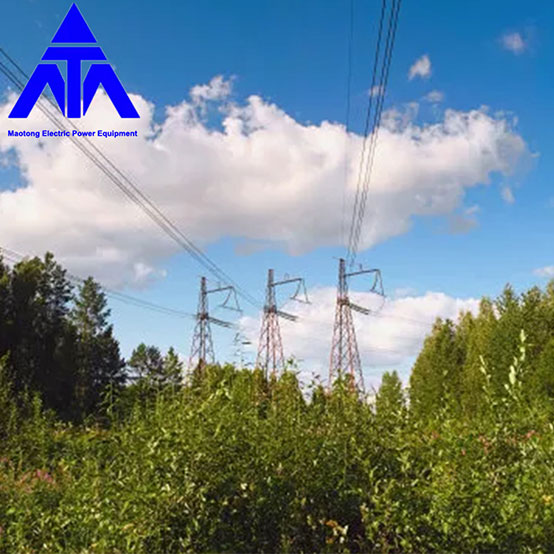

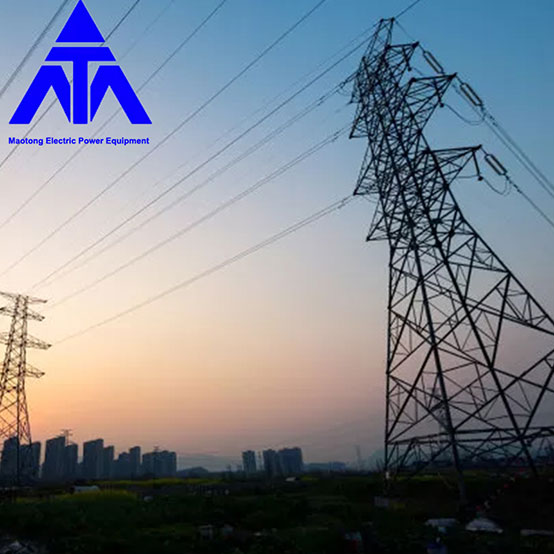

పవర్ లైన్ టవర్ యాంగిల్ స్టీల్ గొట్టపు లాటిస్ టవర్

అధిక నాణ్యత గల పవర్ లైన్ టవర్ యాంగిల్ స్టీల్ ట్యూబులర్ లాటిస్ టవర్‌ను చైనా తయారీదారులు మావో టోంగ్ అందిస్తున్నారు. Qingdao Maotong

ఇంటెలిజెంట్ సబ్‌స్టేషన్

పవర్ టవర్, ట్రాన్స్మిషన్ లైన్ టవర్ అని కూడా పిలుస్తారు, దాని ఆకృతిని బట్టి సాధారణంగా విభజించబడింది: గాజు రకం, పిల్లి తల రకం, రకంపై, పొడి రకం మరియు బకెట్ రకం ఐదు, పాయింట్ల ఉపయోగం ప్రకారం: టెన్షనింగ్ టవర్, లీనియర్ టవర్, కార్నర్ టవర్, ట్రాన్స్‌పోజిషన్ టవర్ (చేంజ్ వైర్ ఫేజ్ పొజిషన్ టవర్), టెర్మినల్ టవర్ మరియు స్పాన్ టవర్ మొదలైనవి, వాటి నిర్మాణ లక్షణాలు ఏమిటంటే, అన్ని రకాల టవర్ రకాలు స్పేస్ ట్రస్ నిర్మాణం, రాడ్ ప్రధానంగా సింగిల్ ఈక్విలర్ యాంగిల్ స్టీల్‌తో కూడి ఉంటుంది లేదా యాంగిల్ స్టీల్ కలయిక, పదార్థం సాధారణంగా Q235 (A3F) మరియు Q345 (16Mn), మరియు రాడ్‌ల మధ్య కనెక్షన్ ముతక బోల్ట్‌లతో తయారు చేయబడింది. బోల్ట్ షీర్ కనెక్షన్ ద్వారా, టవర్ మొత్తం యాంగిల్ స్టీల్‌తో కూడి ఉంటుంది, స్టీల్ ప్లేట్ మరియు బోల్ట్‌లను కలుపుతుంది, టవర్ ఫుట్ వంటి వ్యక్తిగత భాగాలు అనేక స్టీల్ ప్లేట్ ద్వారా ఒక కాంపోనెంట్‌గా వెల్డింగ్ చేయబడతాయి, కాబట్టి హాట్ డిప్ గాల్వనైజింగ్, రవాణా మరియు నిర్మాణ నిర్మాణం చాలా సౌకర్యవంతంగా ఉంటుంది. 60 మీటర్ల కంటే తక్కువ ఎత్తు ఉన్న టవర్ కోసం, నిర్మాణ సిబ్బంది టవర్ ఎక్కడానికి వీలుగా టవర్ యొక్క ప్రధాన పదార్థాల్లో ఒకదానిపై పాదాల గోర్లు అమర్చబడి ఉంటాయి.

టవర్ నిర్మాణం:

మొత్తం టవర్ ప్రధానంగా మూడు భాగాలను కలిగి ఉంటుంది: టవర్ హెడ్, టవర్ బాడీ మరియు టవర్ కాళ్ళు. ఇది కేబుల్ అయితే, టవర్ కేబుల్ భాగాన్ని కూడా పెంచుతుంది. టవర్ లెగ్ నుండి టవర్ క్రాస్ సెక్షన్ వరకు టవర్ హెడ్ టవర్ హెడ్ యొక్క పై భాగం నుండి నాటకీయంగా (విరిగిన రేఖ) మారుతుంది, విభాగంలో వేగవంతమైన మార్పు లేకపోతే, టవర్ హెడ్ పైన ఉన్న దిగువ స్ట్రింగ్ యొక్క దిగువ క్రాస్ ఆర్మ్. టవర్ కాళ్ళ పునాది పైన ఉన్న పైలాన్ యొక్క భాగాన్ని పైలాన్ అంటారు. పైలాన్ మరియు పైలాన్ మధ్య విభాగాన్ని పైలాన్ అంటారు.

సాంకేతిక పారామితులు:

1, వోల్టేజ్: 10kv-220kv (అనుకూలీకరించిన వోల్టేజ్)
2. మోడల్స్: లీనియర్ టవర్, కార్నర్ టవర్, టెర్మినల్ టవర్, బ్రాంచ్ టవర్; సింగిల్ మరియు డబుల్ లూప్; ఇది కేబుల్ బ్రాకెట్, అరెస్టర్ బ్రాకెట్ మరియు ఇన్సులేటర్ బోర్డ్ బ్రాకెట్‌తో జతచేయబడుతుంది.
3, ప్రాథమిక గాలి పీడనం: w0= 0.35-0.95KN /m2
4, భూకంప కోట తీవ్రత: 8 డిగ్రీలు మరియు 8 డిగ్రీల కంటే తక్కువ ప్రాంతం
5, ఫౌండేషన్ బేరింగ్ కెపాసిటీ: 100 మరియు 200 KN/m2 పైన
6, మంచు మందం: â¤10mm
7, లంబంగా: â¤1/1000
8. చికిత్స: హాట్ డిప్ గాల్వనైజింగ్
9. అమలు ప్రమాణం: జాతీయ ప్రమాణం
